分级系统由气流分级机、旋风收集器、除尘器、引风机、电控柜等组成。工作时物料在风机引力作用下由

分级机下部入料口随上升气流高速运动至分级区，在高速旋转的分级涡轮产生的离心力和气流产生的向心力作

用下，使粗细颗粒分离，符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分离器和除尘器收集，粗颗粒夹

带部分细颗粒沿筒壁壁面旋下，外界二次空气通过导流部整流成均一旋流，将混杂或粘附于粗颗粒中的细颗粒

进一步分离干净，分离后的粗颗粒从分级机下部粗料口排出。

◆在原有设计基础上进行了优化，分级精度更高、设计配置更合理，产量高，能耗低。

◆适用于干法微米产品的精细分级，可分级不同性状的颗粒。
◆分级产品的粒径可达D97：3～100微米，产品粒度可调。
◆分级效率根据不同要求可达50%～80%，流动性好及分级要求不严格的物料分级效率就高，反之效率降低。
◆采用卧式单转子和卧式多转子两种结构，用户可根据实际需要进行选择。
◆可采用多级串联方式使用，同时生产多个粒径的产品，并获得理想的粒径分布。

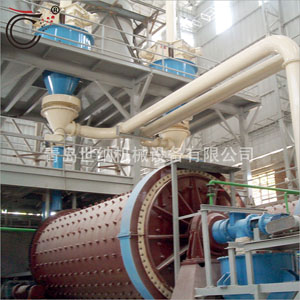

◆可配合各类干式粉磨机械（如气流磨、球磨机、雷蒙磨、机械磨、振动磨等）串联使用，组成闭路循环系统。
◆控制系统采用程序控制，运行状态实时显示，操作简便。
◆系统负压运行，粉尘排放量符合标准。

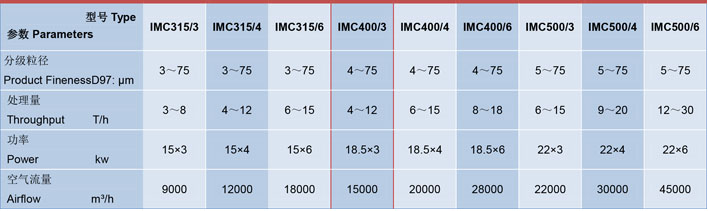

IMC-400/3 卧式多转子气流分级机技术参数



实际应用
　　化工、陶瓷、耐火材料、食品、新材料、矿物（如碳酸钙、高岭土、石英、滑石、重晶石、

石墨等非金属矿）。
